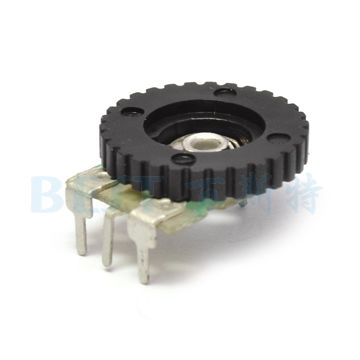

拨盘电位器WH120-1电位器性能

阻值：□1KΩ □2KΩ □5KΩ □10KΩ □20KΩ□50KΩ □100KΩ□200KΩ□500KΩ

阻值偏差：□±10% □±20%□±30%

阻值变化特性：□A□B□C □D□W□MN

最高使用电压： 150 V～DC/ V

额定功率：B:0.1W,□Other :0.05W

Term. 1～2:Less than 20 Ω

残留阻值：Term. 2～3:Less than 20 Ω

杂讯：Less than 100 mV

开关接触阻抗值：Less than 50 MΩ

开关额定功率：1.0 A at DC 12 V

拨盘电位器WH120-1机械特性

旋转角度：230°±10°

旋转力矩：10 ～ 100

止挡强度：2.0 Kgf.cm Min.

轴柄推拉承受强度：1.0 Kg.f Max.at 10sec

开关回转角度：35°±10°

开关作动力：100 ～ 350gf.cm

銲锡耐热性：100℃

预热:基板表面温度100℃以下,1分钟内。

焊锡温度：260±5℃,5秒.

旋转寿命：10,000 (Cycles Min)

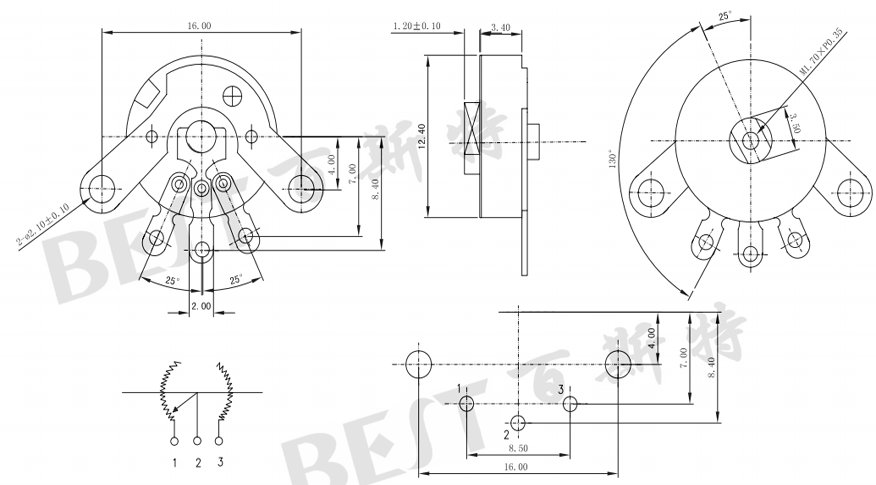

拨盘电位器WH120-1参考图纸

单位：mm
