轻触开关替代自锁开关的方法

时间: 2020-09-09 11:12:41浏览次数:791
自锁开关是电路设计中用的比较多的电子元器件,但是由于寿命的问题,比较容易损坏。那么,我们是否可以用轻触开关替代自锁开关的功能呢?答案是肯定的。

自锁开关是电路设计中用的比较多的电子元器件,但是由于寿命的问题,比较容易损坏。那么,我们是否可以用轻触开关替代自锁开关的功能呢?答案是肯定的。首先轻触开关和自锁开关是有区别的,小编将通过介绍工作原理来教大家轻触开关替代自锁开关的方法,具体内容如下。

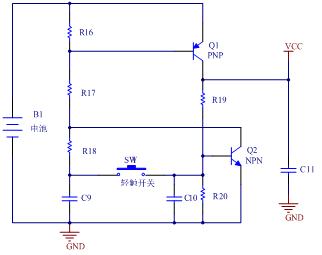

轻触开关实现自锁功能电路图
轻触开关实现自锁功能电路图

(1)三极管Q2基极接地,Q2也截止;因此电路处于断开,VCC为0V。当电源上电时,C9充电,C9充满电时,三极管Q1的基极、发射极接电池电源正极,Q1截止;

(2)当再次按下轻触开关,电池电源通过R18向C9充电,使得Q1基极电压升高,从而Q1截止,电路关断,VCC为0V。由于C9为0.3V以及C10为0.7V,C9充电和C10放电,则使得Q2的be结反偏截止;

(3)当按下轻触开关,C9通过R18放电,使得Q2集电极电压为饱和电压即0.3V,此时电容C9的电压也为0.3V,电容C10的电压也为0.7V;同时C9放电,C10充电,由于C9电容电压不能瞬变,Q2基极电压瞬间为C9的电容电压,即Q2立即进入饱和导通状态,电池电源通过R16和R17串联分压,使得Q1饱和导通,从而电路导通,VCC约为电池电源电压。

通过原理的介绍,大家是不是觉得轻触开关替代自锁开关还是比较简单的。轻触开关和自锁开关的操作方式相似,两者的行程不一样。目前,薄膜开关、小形微动开关都可算轻触开关,触点容量都很小,且结构简单,开关力量撤消后只能保持原来状态。精密龙专业生产轻触开关,是深圳比较好的轻触开关厂家,产品质量过硬,售后有保障。
