常见问题解答

销售3266电位器/厂家直销/规格齐全

时间: 2019-08-28 10:23:27浏览次数:6190
3266电位器在目前各行业领域的使用上是非常普遍的,其主要作用能在电路当中起到控制电流的大小调节。如常规的3266电位器型号有3266W、3266P、3266X等,此外还有3590电位器、3296电位器、3386电位器等也是比较常用的,一般规格不同的电位器,其功能特性上都是存在很大的差异的。

3266电位器在目前各行业领域的使用上是非常普遍的,其主要作用能在电路当中起到控制电流的大小调节。如常规的3266电位器型号有3266W、3266P、3266X等,此外还有3590电位器、3296电位器、3386电位器等也是比较常用的,一般规格不同的电位器,其功能特性上都是存在很大的差异的。通常3266电位器在小信号电路中,其引脚应用与电阻器平面成90°,笔直向下,平卧地装置在线路板上,阻值调节口应朝上进行操作使用。它的端脚由三个引脚接点组成,其中一个动片引脚、2个定片引脚,不过在安装接线上两个定片引脚之间能够交换连线的,而中间的定片与动片引脚之间不能交换运用,否则会造成线路之间的不兼容,从而有可能直接损坏掉电位器。我们可以在电阻体上可以看出它的标称阻值,标称阻值是指两个定片引脚之间的阻值,也是某一个定片引脚与动片引脚之间的阻值。不过在使用上,由于对于阻值的规格较多,一般对于阻值不同规格的电位不能随便相互交叉使用,否则以免也是易造成电位器的损坏。下面就由小编来给大家简单介绍几款常规的产品吧!

(1)3266电位器3266X

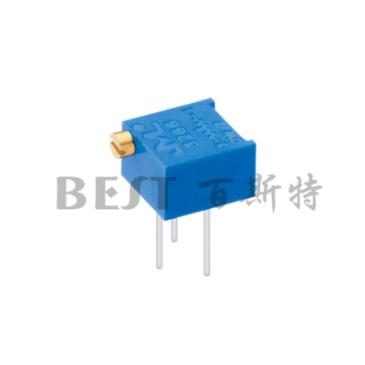

3266电位器3266X

3266电位器3266X_参考图纸:

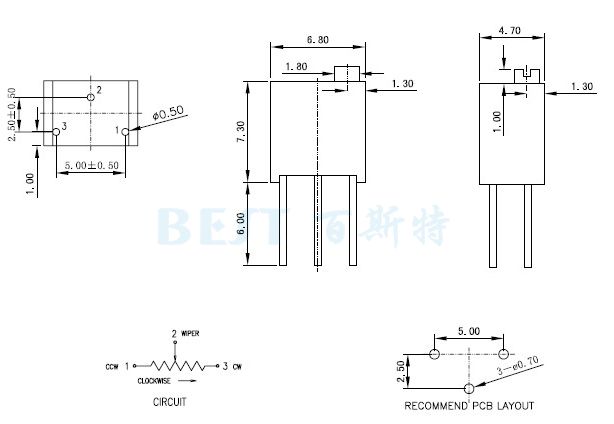

3266电位器3266X_参考图纸

3266电位器3266X_性能:

阻值范围(Ohms) :1K~500K

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程:12± 12turns

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

3266电位器3266X_环境特征:

额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

工作温度范围: -5℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±1%

碰撞:390m/s2,4000uqw , △R≤±2%R

机械耐久性 :50cycles,△R≤±3%R

稳态湿热:△R≤±3%R,R1≥100MΩ

振动:10~500Hz,0.75mm或98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ

70℃电气耐久性:0.25W,1000h △R≤±3%R

3266电位器3266X_物理特征:

总机械行程: 14±2 turns

止档力矩: ≥25 mN•m

起动力矩: ≤20mN•m

(2)3266电位器3266W

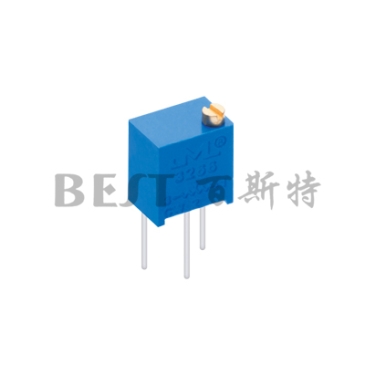

3266电位器3266W

3266电位器3266W_参考图纸:

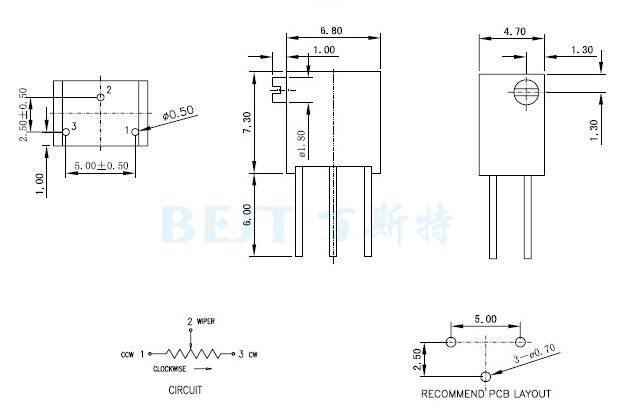

3266电位器3266W_参考图纸

3266电位器3266W_性能:

阻值范围(Ohms) :1K~500K

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程:12± 12turns

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

3266电位器3266W_环境特征:

额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

工作温度范围: -5℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±1%

碰撞:390m/s2,4000uqw , △R≤±2%R

机械耐久性 :50cycles,△R≤±3%R

稳态湿热:△R≤±3%R,R1≥100MΩ

振动:10~500Hz,0.75mm或98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ

70℃电气耐久性:0.25W,1000h △R≤±3%R

3266电位器3266W_物理特征:

止档力矩: ≥25 mN•m

总机械行程: 14±2 turns

起动力矩: ≤20mN•m

(3)3266电位器3266P

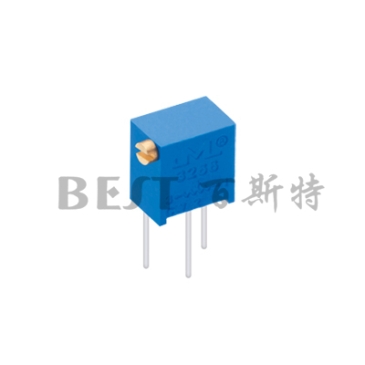

3266电位器3266P

3266电位器3266P_参考图纸:

3266电位器3266P_参考图纸

3266电位器3266P_性能:

阻值范围(Ohms) :1K~500K

阻值偏差: ±10%

阻值变化特征: B

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程:12± 12turns

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

3266电位器3266P_环境特征:

额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

工作温度范围: -5℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±1%

碰撞:390m/s2,4000uqw , △R≤±2%R

机械耐久性 :50cycles,△R≤±3%R

稳态湿热:△R≤±3%R,R1≥100MΩ

振动:10~500Hz,0.75mm或98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ

70℃电气耐久性:0.25W,1000h △R≤±3%R

3266电位器3266P_物理特征:

止档力矩: ≥25 mN•m

总机械行程: 14±2 turns

起动力矩: ≤20mN•m

以上就是关于3266电位器3266X、3266W以及3266P的简单介绍。在电位器的操作方法上,一般其电阻体顶部会有一个调整口,可用一字螺丝刀伸入到螺杆调整口中,然后转动螺丝刀能够改变化片的方位,由此就可以控制阻值的调整大小。当电位器并联电路里中阻值调整越大时,电阻上的电流越小,则电压不变。而串联电路的可调电阻调整越大时,电阻上的电压降得越大,其电流不变。由于时间关系,3266电位器的适用方法、规格参数及基础知识解析等知识内容大致就讲解这么多,除了3266电位器之外,对于电位器的规格类型不同的产品还有许多的,规格型号不同的产品在性能和用途上也会有所差异,所以希望大家在选购的时候如有不明白的地方,及时和我们的在线客服人员反馈,以免因为选型不当造成不必要的损失。
