可调电位器是我们目前使用得比较多的元器件之一,一般常规使用的型号有:3362P、3362M、3362S、3362U、3296X、3296P、3296Y、3296Z、3296W、3329H、3590S、WH140-1、WH140-2、3362W、3006P、3323S、3323P、3266W、3266X、3266P、3361P、WH121-1、RM100-V1、3269X、3386P、3386F、3386X、3386W、3386H、F-101N、RM100-H1、WH160-1、RM060-H1、WH148-2、RM060-V1、3361S、93PR、F-101G、F-3045G等可调电位器。面对这么多规格型号的产品,我们在选购之前先要自己了解清楚所需要的产品是哪一款,比如说我们想要购买3296电位器,那么我们可以了解一下3296电位器封装尺寸的知识。如果自己并不是很了解产品,那么可以通过咨询专业人士指导购买的方式进行挑选,避免因为自身的经验不足而导致出现购置不当的情况出现。那么限免我来给大家讲解几款常见的可调电位器吧!

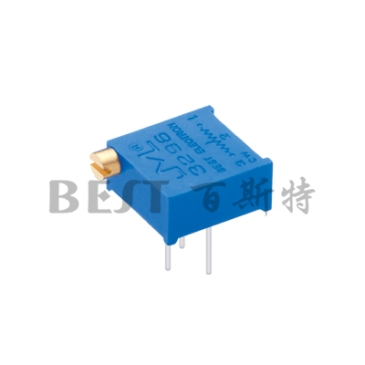

(1)可调电位器_3296P
可调电位器_3296P_产品简介:
可调电位器_3296P主要包括技术参数、环境特征以及物理特征等内容,常用于大多电子、通信等多种设备。

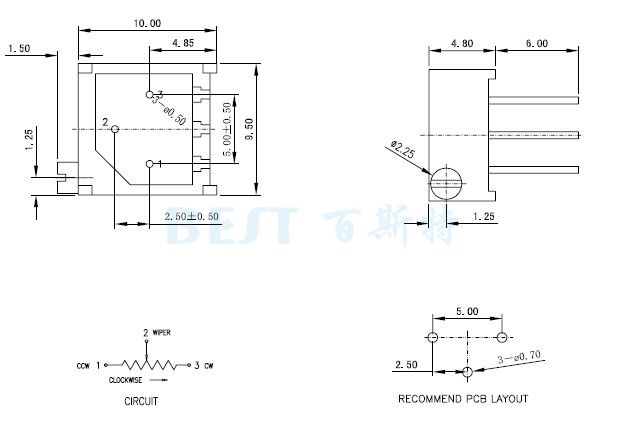

可调电位器_3296P_参考图纸:
可调电位器_3296P_技术参数:
阻值范围(Ohms) :10~2M
绝缘电阻: R1≥1GΩ
耐电压:101.3Kpa 600V,8.5Kpa 250V
有效电行程 : 25± 2turns
阻值偏差: ±10%
阻值变化特征: B
终端电阻: ≤1%R or 2Ω
接触电阻变化: ≤3%R or 3Ω
可调电位器_3296P_环境特征:
额定功率(工作电压300V):+70℃ 0.25W,+125℃ ow
气候顺序: △R≤±3%R,R1≥100MΩ
70℃电气耐久性:0.5W,1000h △R≤±3%R
机械耐久性:50cycles,△R≤±3%R
稳态湿热:△R≤±3%R,R1≥100MΩ
工作温度范围: -55℃ ~+125℃
温度系数: ±200ppm/℃
温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%
碰撞:390m/s2,4000次 , △R≤±2%R
振动:10~500Hz,0.75mm or98m/s,6h△R≤±1%R,△(Uab/Uac)≤±2%
可调电位器_3296P_物理特征:
总机械性能: 28± 2turns
起动力矩: ≤36mN•m
止档力矩: ≥36 mN•m
标准包装:50pcs/管

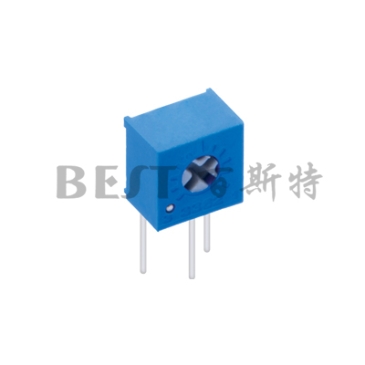

(2) 可调电位器_3362P
可调电位器_3362P_产品简介:
可调电位器_3362P广泛使用于仪器仪表、通信、家用电器、安防、医疗设备、计算机等领域。
可调电位器_3362P_参考图纸:
可调电位器_3362P_环境特征:
额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow
气候顺序:△R≤±3%R,R1≥100MΩ
70℃电气耐久性:0.5W,1000h △R≤±3%R
机械耐久性:50周,△R≤±3%R
稳态湿热:△R≤±3%R,R1≥100MΩ
工作温度范围:-55℃ ~+125℃
温度系数:±200ppm/℃
温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%
碰撞:390m/s2,4000次 , △R≤±2%R
振动:10~2000Hz,0.75mm ,6h△R≤±1%R,△(Uab/Uac)≤±2%
可调电位器_3362P_物理特征:
总机械行程:250°±10°
起动力矩:≤20mN•m
止档力矩:≥50 mN•m
标准包装 :50pcs/管

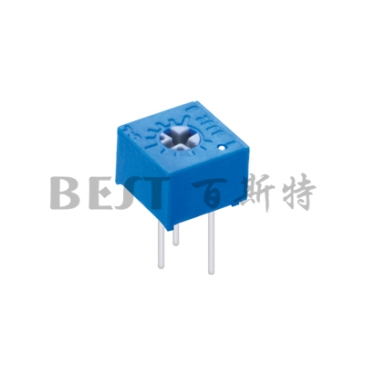

(3) 可调电位器_3362W
可调电位器_3362W_产品简介:
可调电位器_3362W技术参数包括电位器性能、环境特性和物理特性,可调电位器_3362W属于3362电位器系列的一种电位器。

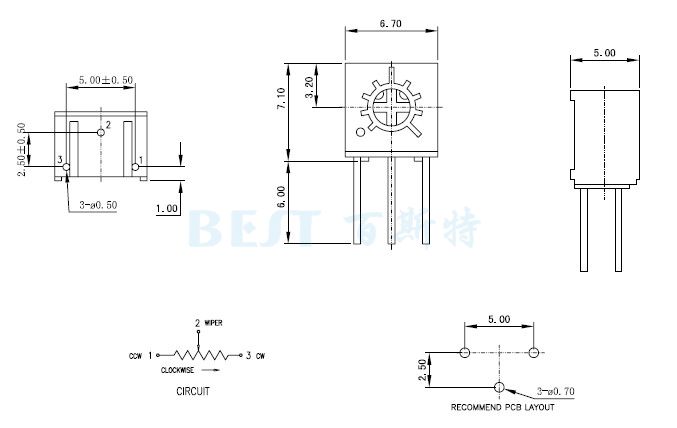

可调电位器_3362W_参考图纸:
可调电位器_3362W_技术参数:
可调电位器_3362W_性能:
阻值范围(Ohms) : 10~1M
接触电阻变化: ≤3%R or 3Ω
绝缘电阻: R1≥1GΩ
耐电压:101.3Kpa 500V,8.5Kpa 350V
有效电行程 : 210°±10°
阻值偏差: ±10%
阻值变化特征: B
终端电阻: ≤1%R or 2Ω
可调电位器_3362W_环境特征:
额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow
气候顺序: △R≤±3%R,R1≥100MΩ
70℃电气耐久性:0.5W,1000h △R≤±3%R
机械耐久性:50周,△R≤±3%R
稳态湿热:△R≤±3%R,R1≥100MΩ
工作温度范围: -55℃ ~+125℃
温度系数: ±200ppm/℃
温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%
碰撞:390m/s2,4000次 , △R≤±2%R
振动:10~2000Hz,0.75mm ,6h△R≤±1%R,△(Uab/Uac)≤±2%
可调电位器_3362W_物理特征:
总机械行程: 250°±10°
止档力矩: ≥50 mN•m
标准包装 :50pcs/管
起动力矩: ≤20mN•m
以上就是关于可调电位器_3296P、可调电位器_3362P以及可调电位器_3362W的产品内容介绍,一般来说,我们在选择产品型号是会参考它的产品规格尺寸图、性能、环境特征、物理特征等。不同的型号、不同规格、不同阻值的产品在用途和性能以及电路设计中的要求都会有所不一样,所以我们在挑选的时候需要谨慎细心!当然,如果我们并不了解产品,可以通过产品的在线客服专员进行咨询产品是否适用,这样能有效的避免产品的购置不正确的情况出现。如果大家想要了解更多的产品详情或者想要购买我们的产品,欢迎致电精密龙电子!
