SAB编码开关工作电路原理

编辑: 精密龙电子来源: http://www.best-digi.com时间: 2018-03-07 11:02:06浏览次数:9106
SAB编码开关对于规格类型的分类是比较多的,如SAB编码开关按照脚位来区分有贴片式(SMD)和直插式(DIP)之分,其次颜色上也区分有红色、黑色、蓝色,而且对于档位的功能区分有四位、六位、八位、十位等,那么对于SAB编码开关工作电路原理大家是否有全面的了解呢?猜想若非技术人员,想必各位了解的也是比较少吧,那以下主要给大家详细解说下关于八位SAB编码开关工作电路原理等知识内容。

SAB编码开关对于规格类型的分类是比较多的,如SAB编码开关按照脚位来区分有贴片式(SMD)和直插式(DIP)之分,其次颜色上也区分有红色、黑色、蓝色,而且对于档位的功能区分有四位、六位、八位、十位等,那么对于SAB编码开关工作电路原理大家是否有全面的了解呢?猜想若非技术人员,想必各位了解的也是比较少吧,那以下主要给大家详细解说下关于八位SAB编码开关工作电路原理等知识内容。

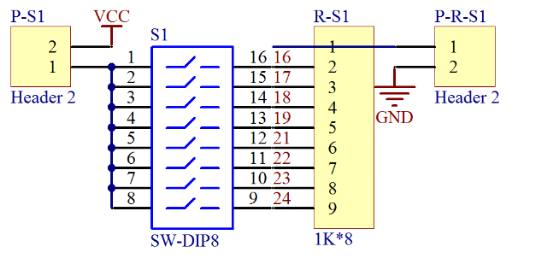

SAB编码开关工作电路原理图

SAB编码开关工作电路原理图

SAB编码开关工作电路原理说明

SAB编码开关每一个键对应的背面上下各有两个引脚,拨到ON 就表示接通,OFF 就是断开,在数字电路中对 0、1,通常用于二进制输入。而一般八位拨码开关作为一个字节的输入,拨到ON 时相当于输入为1,默认输入为0。其使用方式非常简单,只要拨到编码开关相应的档位上,那么此时开关的编码数值就会在两态之间变换,再根据不同的位组成2的N次方的不同状态,从而实现不同的功能。

SAB编码开关主电路分析

SAB编码开关从交流电网输入、直流输出的过程主要电路包括:逆变、输出整流与滤波、输入滤波器、整流与滤波。

(1)逆变:主要都是将整流后的直流电变为高频交流电,这是一般SAB编码开关电源的核心部分,频率越高,输出功率之比越小。

(2)输出整流与滤波:根据编码开关的负载需要,可以提供稳定可靠的直流电源。

(3)输入滤波器:其作用是将电网存在的杂波过滤掉,同时也防止编码开关产生的杂波反馈到公共电网线路。

(4)整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供给编码开关下一级变换。

关于上述的SAB编码开关工作电路原理就解说到这,相信各位对SAB编码开关工作电路原理等知识大致都有所了解了吧。那么记得上回也是有给大家介绍过关于SAB编码开关使用方法,此外提醒各位在SAB编码开关的操作使用当中,请勿不要随便去SAB编码开关的档位,因为每个档位所相对于的编码数值都是有所不同的。以免造成一些编码数值的异常等现象,所以必须根据相应的要求来操作SAB编码开关。
