五脚耳机插座怎么接线

编辑: 精密龙电子来源: http://www.best-digi.com时间: 2017-11-15 11:45:07浏览次数:19236
耳机插座使用在目前大多数电子产品中的应用需求也是非常广的,而且主要常见使用最多的两种规格类型有三段式、四段式耳机插座等。那么针对于五脚耳机插座(五段式耳机插座)各位是否有了解过?如五脚耳机插座怎么接线的呢?操作的当中哪些细节的问题需注意?想必了解的人员应该也占少数,那下面就给大家详述下具体五脚耳机插座怎么接线的呢。

耳机插座使用在目前大多数电子产品中的应用需求也是非常广的,而且主要常见使用最多的两种规格类型有三段式、四段式耳机插座等。那么针对于五脚耳机插座(五段式耳机插座)各位是否有了解过?如五脚耳机插座怎么接线的呢?操作的当中哪些细节的问题需注意?想必了解的人员应该也占少数,那下面就给大家详述下具体五脚耳机插座怎么接线的呢。


五脚耳机插座引脚示意图

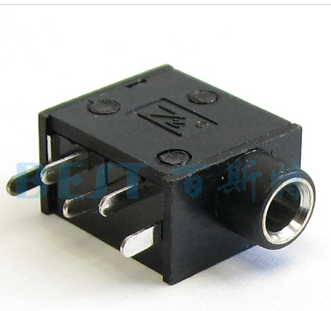

五脚耳机插座图

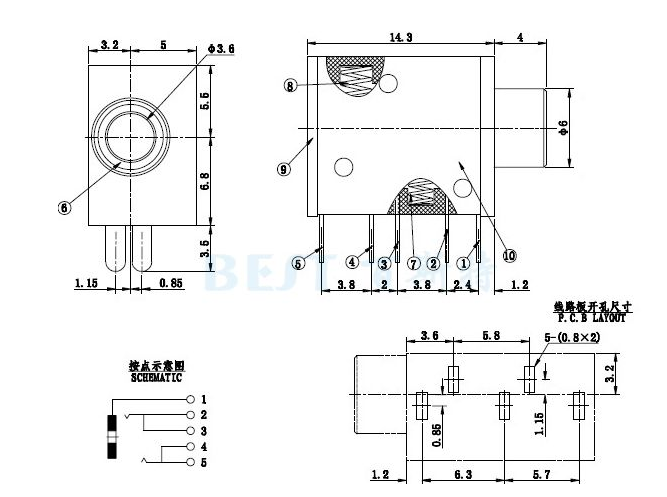

五脚耳机插座引脚图


五脚耳机插座接线方法

首先关于三段式耳机插座通常的标准的接线一般分别接左声道、右声道、地线就选行。但是由于一些耳机插座的规格分类比较众多,目前对于五脚耳机插座的规格一般都是应用于功放设备(音响设备)的使用,其接线1引脚仍然对应于地引脚,2、3引脚分别对应接左声道输出以及喇叭线。而最后的4、5引脚分别接右声道输出及喇叭线即可。


五脚耳机插座使用注意说明

1.关于耳机插座区分的国标与美标接线说法,那么对于在五脚耳机插座操作接线前就要先了解相应规格说明书是否是标识的国标还是美标的接法。以免导致耳机插座插座的接线上接错。

2.五脚耳机插座使用过程中其接口要注意防止有水气的侵入,否者会导致发生线路短路等情况,从而造成耳机插座使用上出现杂音或者是无声的问题。

3.耳机插座与插头的接插,也是要注意不能过大的力度拔出,或者是接入。以免过大力度接插的情况会造成耳机插座内部的金属芯片磨损,而且还会容易导致造成耳机插座与插头的接插连接出现松动等状况。

4.五脚耳机插座的使用上,不能用其它三段式或者是四段式规格的耳机插座替换使用,因为对于功放设备使用的耳机插座接线要求要是满足不了,其它规格的耳机插座是兼容不起使用的。

5.关于五脚耳机插座接线中2和3脚,以及3和4脚之间的接线不要相互接错了,否者在耳机插座的使用上会造成没声的问题情况。


上述讲的五脚耳机插座怎么接线等知识内容由精密龙电子技术人员提供,此时各位是否掌握五脚耳机插座怎么接线的方法呢?记得之前也是给大家提及讲过对于四段式耳机插座接线方法及使用注意须知常识,那么大家若是有不明白之处的地方,可以留言给我们或者是直接致电咨询精密龙电子工作人员。
