可调电阻常见故障和检测方法

可调电阻的常见故障

可调电阻器的故障发生率比普通电阻高得多，主要故障有下列一些：

1.可调电阻器动片与碳膜之间接触不良，造成动片与碳膜的接触电阻增大；

2.可调电阻的碳膜破损或烧坏，此时动片与碳膜之间的接触不良，或根本不能接触上；

3.可变电阻器的引脚断裂。

可调电阻检测方法

可调电阻器的检测方法同电阻器的检测方法基本一样，用欧姆档测量有关引脚之间的阻值大小，测量可以在电路板上直接进行，也可以将可调电阻器脱开电路后单独测量。

由于可调电阻的特殊性，在检测过程中需注意一下几个方面。

1.若测量动片与某个定片之间的阻值为0欧姆，则此时应看动片是否已转动至所测定片这侧的端点，不然可以认为可调电阻器已经损坏（在路测量时要排除外电路的影响）。

2.若测量动片与任一定片之间的阻值已大于标称阻值，则说明可调电阻已经出现开路故障。

3.测量中，测量动片与某一定片之间的阻值小于标称阻值，并不能说明可调电阻器已经损坏，而应该看动片此时处于说明位置，这一点与普通电阻器不同。

4.脱开测量时，可用万用表欧姆档的适当量程，一支表棒接动片一支表棒接某一个定片，再用瓶口旋具顺时针或逆时针缓慢旋转动片，此时表针应从0欧姆连续变化到标称阻值。同样方法再测量另一个定片与动片之间的阻值变化情况，测量方法和测量结果应相同。这样，说明可调电阻器是好的，否则可调电阻已经损坏。

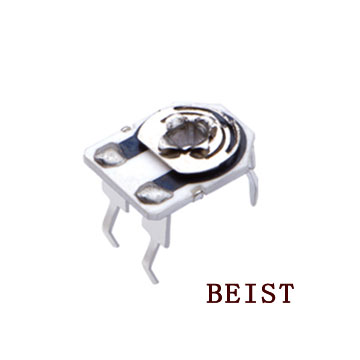

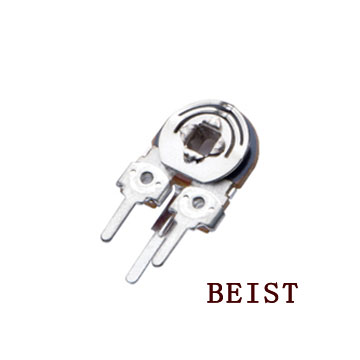

百斯特可调电阻有碳膜和陶瓷两大类，下面分别介绍一款 碳膜可调电阻和陶瓷陶瓷可调电阻。
